壓鑄件缺陷對電機的影響具有累積性和延遲性，其中電機的性能、可靠性和壽命會產生嚴重的破壞，可能在短期測試中未暴露，但在長期運行后引發災難性故障。壓鑄件涉及的缺陷種類繁多，造成的原因比較復雜，通常與工藝參數、摸具設汁、材料選擇或設備狀態有著直接的聯系。本文由小編給大家介紹下比較普遍的缺陷報告等級分類、引發的因果研究已經處理好具體方法。

       先是壓鑄件缺陷如下：

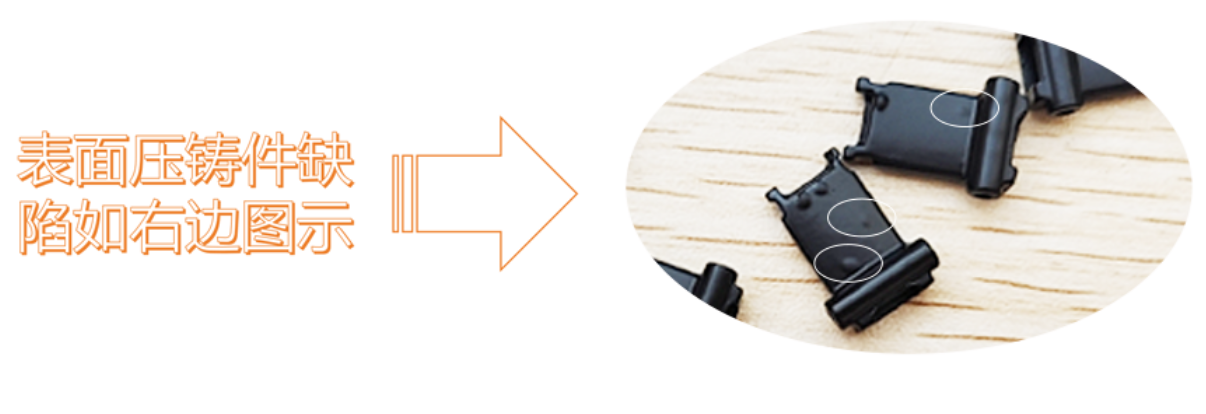

一、表面缺陷

流痕現象:因金屬件液分子運動的不不光滑出現摸具濕度過低而形成澆制的極限速度過縮短,任何漆層會出來有一個紋狀的斑跡。

冷隔現象：金屬液不能融合形成的接縫會導致金屬液溫度和模具溫度過低、充型時候的壓力不足。

二、內部缺陷

氣孔現象：壓射過程中如果被卷入空氣的話，會讓脫模劑揮發氣體沒有及時排出來，表面或內部會出現圓形孔洞。

縮孔現象：補縮不足、凝固收縮會有不規則孔洞，多出現在厚壁處。

三、尺寸缺陷

變形和飛邊現象：如果是殘余應力、頂出不平衡、冷卻不均會鑄件翹曲或尺寸超差，另外合模力不足、模具的磨損或鎖模精度差會導致分型面處溢出薄片金屬。

很該咋緩解壓鑄缺陷報告的相關問題呢？

表面缺陷的流痕以及冷隔應對策略：①管于流痕多方面：需提升 模頭的環境室內溫度，意見與建議環境室內溫度在150-250℃之間，別的做改進注漿的系統的，像是減少內澆口橫載面計算，最好可不可以做分分階段把控好來更改壓射運行速度；②至于冷隔的方面：可以增長鋁液的水溫，意見建議水溫在630-670℃內，與此同時擴大壓射力或迅速添加點須要延期提前做好充分準備。

內部缺陷氣孔、縮孔的優化：①對于那些進氣口能夠 增高溢流式槽、排氣閥管槽來設備優化排氣閥管設備，適用渦流壓鑄或模控溫制降低了出膜劑殘余的，降低了低速檔壓射快慢（普通0.1-0.5m/s）。只能根據厚度調低；②一般而言2-5秒來加劇保壓事件，優化系統鑄件框架，盡量不要管壁突變性。

矯形工裝減少變形和檢查合模力優化飛邊：需要進行調整頂針的整體布置方法，可以采用工裝來進行矯形，并且同步調整檢查合模力。

 同時，上述闡明述的多種的的缺陷將會會時顯示，為這件事必須要 緊密聯系具有工藝技術定性分析因素，比如說進氣口和縮孔微信同步產生情況下，需優先級很好解決進氣口。
